3SE3(LXP1)-404/1GA行程開關

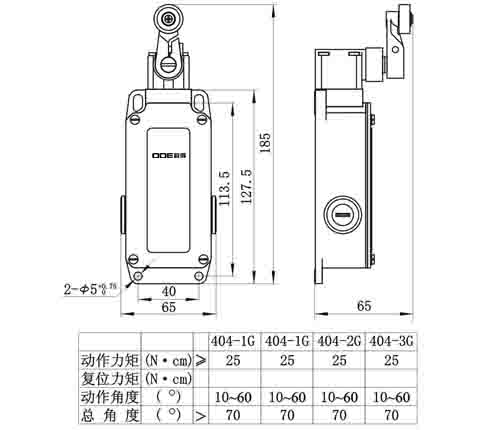

安裝尺寸：
產品介紹：
該系列行程開關適用于交流40Hz～60Hz、交流電壓至500V、直流電壓至600V的控制電路中，將機械信號轉變?yōu)殡姎庑盘枺脕砜刂茩C械運動的行程、速度或程序控制。快速行程開關具有的肯定斷開機構，能確保行程開關可用于安全電路之中。
結構：
該系列行程開關分為開啟式和防護式兩大類。開啟式分為二極和三極兩種，二極開啟式從觸橋型式上分為快速、從動、從動單橋及從動交叉四型；三極開啟式只有從動型。防護式分為二極、三極和四極三種。觸橋分為一常開一常閉、一常開二常閉、二常開一常閉和二常開二常閉。
主要技術數據：
1.使用環境溫度：-5℃至+40℃, (型號尾號帶“/T”的使用環境溫度-40℃至+85℃，但應協議定貨)；
2.額定絕緣電壓：Ui=交流500V；直流600V；
3.******工作電壓：Ue=500V同極性；
4.約定封閉發熱電流Ithe=10A;
5.額定工作電流:
交流:Ue=220V時,快速開關,二極交叉開關,三極同腔交叉觸頭Ie =1.10A；
二極從動非交叉開關,三極開關同腔非交叉觸頭,三極開關非同腔觸頭Ie=3.27A；
Ue=380V時，快速開關，二極交叉開關，三極同腔交叉觸頭Ie=1.90A；
二極從動非交叉開關，三極同腔非交叉觸頭，三極非同腔觸頭Ie= 0.65A；
直流：Ue=110V時，Ie=1A; Ue=220V時，Ie=0.4A；
6.機械壽命：30×106次；
7.電壽命：Ie=1A/AC-15，5×106次；Ie=0.5A/AC-15，10×106次；
8.推桿上測量的重復動作精度：0.04mm；
9.外殼防護等級:開啟式開關為IP40,其端子部分為IP00;防護式開關為IP67;
10.防護外殼出線孔：M20×1.5mm；
11.觸頭連接導線的能力：單股2×2.5mm2；多股（帶接線頭）2×1.5mm2
